Produktbeskrivning
FR4-laminerade glasfiberark är ett styvt isolerande material tillverkat av elektroniska alkalifria glasfiberduk som impregneras med epoxiharts och botas med hög temperatur och högtryckslaminering, som uppfyller NEMA Li 1-1991 standard.
Fr4 laminerade glasfiberarkCertifieringsstandarder:
- UL 94 V -0 Flamhanterare certifiering
- ROHS 2. 0 Miljöcertifiering (bly- och kadmiuminnehåll<0.01%)
- IPC -4101 elektronisk underlagsstandard
| INGA. | Egenskaper | ENHET | Testmetod | Standardvärde | Testresultat |
|---|---|---|---|---|---|
| 1 | Böjningsstyrka vinkelrätt mot lamineringar - under normal rumstemperatur | MPA | ISO 178 | Större än eller lika med 350 | 496 |
| 2 | Notkåverkningsstyrka parallellt med laminering (hackad charpy) | kj/m² | ISO 179 | Större än eller lika med 37 | 67 |
| 3 | Dielektrisk styrka vinkelrätt mot lamineringar (i olja 9 0 ± 2 grader), 1,0 mm i tjocklek | kv/mm | IEC 60243 | Större än eller lika med 14.2 | 21 |
| 4 | Nedbrytningsspänning är parallell med lamineringar (i olja 90 ± 2 grader) | kv | IEC 60243 | Större än eller lika med 45 | 75 |
| 5 | 1MHz dielektrisk koefficient | - | IEC 60250 | Mindre än eller lika med 5,5 | 4.53 |
| 6 | 1MHz förlustfaktor | - | IEC 60250 | Mindre än eller lika med 0. 04 | 0.021 |
| 7 | Vattenabsorptionshastigheten, 1,6 mm i tjocklek | % | ISO 62-nivån | Mindre än eller lika med 0. 25 | 0.07 |
| 8 | Isoleringsmotstånd impregnerad i vatten, D24/23 | Ω | IEC 60093 | Större än eller lika med 5. 0 × 10⁰ | 8.2×10¹⁰ |
| 9 | Bindningsstyrka | N | - | Större än eller lika med 6500 | 8012 |
| 10 | Densitet | g/cm³ | ISO 1183 | 1.70 - 1.90 | 1.90 |
Vi tillhandahåller produkttyper och specifikationer
1/Typ klassificering
Tjocklek: {{0}}. 5mm ~ 50mm (Support icke-standardanpassning, tolerans ± 0,05 mm)

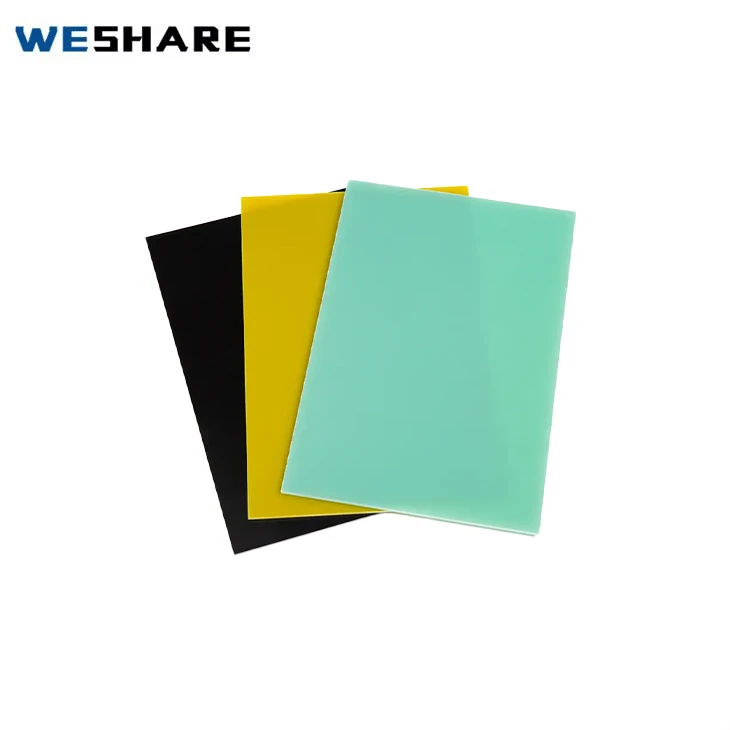

Färg: naturlig färg (bärnsten), svart (tillsats av kolsvart), anpassad färg (som grön, blå)
Ytbehandling: glansig (RA mindre än eller lika med 0. 8 um), matt (RA större än eller lika med 1,6 um), sandblästring (öka vidhäftningen)
2/Rekommenderade relaterade produkter
G11 Epoxy Board: Högre temperaturmotstånd (kontinuerlig 150 grader), men kostnaden ökar med 20%
Kompositisoleringskort: G 10+ Kopparfolie (för jordskydd)
PREPREG: Används för multilagerisoleringsstrukturformning
Varför välja oss?
Vi är en professionell tillverkare för B2B, vänligen kontakta oss för att få gratisprover!
Vårt engagemang för riskminskning
- Gratisprover: Begränsat till 1-2 Standardspecifikationer (regelbundna specifikationer 1220*2470mm, 1020*1220mm, 1220*1850mm finns i lager, andra specifikationer är anpassade)
- Garantivillkor: Gratis ersättning på grund av materialfel inom 24 månader
- Factory Inspection Support: Fjärrvideo Fabriksinspektionstjänst tillhandahålls.
Notera:
Minsta beställningskvantitet: 100 kg
Produktspecifikationer: Regelbunden 1220*2470mm, 1020*1220mm, 1220*1850mm, tjocklek, bredd och längd kan anpassas
Produktförpackning: Vi använder regelbundet pallförpackning, men vi kan anpassa förpackningen enligt kundens behov
Logotypanpassning: Tillverkad enligt kundens behov
Logistik: hav/luft
