Normal tjocklek: mindre än eller lika med 10
Tolerans: ± 1,4
Styva laminat
-
![Högdensifierat elektriskt laminerat trä]()
-
![Glaspolyester laminerat ark]()
Glaspolyester laminerat arkVärmemotståndsnivå: Långvarig temperaturmotstånd på 155 grader (F-klass)Mer
Dielektrisk styrka: större än eller lika med 30 kV/mm (1 minut tål spänningstest)
Densitet: 1,7 ~ 1,9... -
![GPO3 glaspolyesterlaminat]()
GPO3 glaspolyesterlaminatGPO3 Glass Polyester Laminat Nominell storlek: 1000 × 2000 mm; 1010 × 2020mm; 1250 × 2500mmMer
Nominell tjocklek: 0. 8-60 mm
Obs: Specialspecifikationer kan förhandlas mellan leverantören och... -
![Glaspolyesterlaminat]()
-
![FR4 fiberglasark]()
FR4 fiberglasarkTemperaturmotståndsnivå: Långsiktig 130 grader (TG150-typ kan tåla 150 grader)Mer
Dielektrisk styrka: större än eller lika med 40 kV/mm (1 minut tål spänningstest)
Tjockleksintervall: {{0}}.... -
![FR4 GLASS EPOXY SLAD ISOLED]()
FR4 GLASS EPOXY SLAD ISOLEDLämplig som de mekaniska, elektriska och elektroniska strukturella komponenterna som används under homoototermi- och mellantemperaturer med en viss mekanisk prestanda och elektrisk prestanda.Mer -
![Fr4 arkisolering]()
-
![FR4 Laminerad glasfiberisolering]()
FR4 Laminerad glasfiberisoleringG10: Flame Retardant GRADE UL94V2, den elektriska prestandan är fortfarande mycket bra i torra och våta tillstånd, vilket gör det till ett bra val för avancerade elektriska isoleringsdelar.Mer -
![Fr4 laminerade glasfiberark]()
Fr4 laminerade glasfiberarkFR4-laminerade glasfiberark är ett styvt isolerande material tillverkat av elektroniska alkalifria glasfiberduk som impregneras med epoxiharts och botas med hög temperatur och högtryckslaminering,...Mer -
![Isolering FR4 -ark]()
-
![Fenollaminerade ark]()
-
![G10 Epoxyark]()
G10 EpoxyarkDefinition: G10 Epoxyark (G10 FR -4) är ett styvt isolerande material tillverkat av alkali-fria glasfiber för elektronisk kvalitet impregnerad med epoxiharts och botas med hög temperatur och...Mer
Om Weshare
Weshares kärnprodukter är laminerade isoleringsmaterial, gjutna och pultruderade kompositmaterial, transformatortillbehör, etc. Styva laminatisoleringsmaterial inkluderar transformatorisolering laminerat trä, epoxiglastyg laminerat plåt, fenol bomullstyg laminerat plåt, fenolpapper laminerat plåt och stavisolering . Produkter används i stor utsträckning inom flyg-, militär-, varvs-, petrokemisk industri, järnvägstransitering, elkraft, el, elektronik, medicin, maskiner och andra områden.
Weshare produktionskapacitet för styva laminat
Fabriksyta 10,000,000 kvadratmeter
150 anställda
2 produktionslinjer
R&D
Vi delar marknader för styva laminat
OEM motor
OEM Transformator
Kraftgenerering
Multinationellt företag ABB
Vi delar styva laminat fördelar
1. Tillhandahålla kvalitetssäkringsdokument, inklusive testrapporter och certifieringscertifikat
2.Utför laboratorietester
Inklusive:
-Termisk cykeltest: De styva laminaten cyklas upprepade gånger mellan olika temperaturer för att observera om delaminering, deformation eller prestandaförsämring inträffar.
-Fuktbeständighetstest: Placera den i en miljö med hög luftfuktighet för att utvärdera dess grad av fuktabsorption och dess inverkan på elektriska och mekaniska egenskaper.
-Kemiskt korrosionsbeständighetstest: exponeras för olika kemiska reagenser för att kontrollera dess förmåga att motstå korrosion.
- Mekanisk hållfasthetstestning: inklusive drag-, böj-, slag- och andra tester för att bestämma dess förmåga att motstå mekanisk påfrestning.
-Elektrisk prestandatestning: såsom isolationsresistans, dielektricitetskonstant, dielektrisk förlust och andra tester, långtidsövervakning för att utvärdera stabiliteten hos dess elektriska prestanda.
Styva laminatprodukt
Stel produktintroduktion
Epoxiglastyg laminerat ark
Laminerad epoxiglasduk erbjuder utmärkt bearbetningsförmåga och låg fuktabsorption, lämplig för korrosiva miljöer och elektromekaniska applikationer som kräver flambeständighet.
Nedan kan du ladda ner datablad som innehåller design, standarder och tekniska specifikationer för båda produkterna i detta sortiment.
Om du behöver något utanför dessa parametrar, vänligen kontakta vår kundtjänst nedan.
Fenoliskt bomullstyg Laminerat ark
Phenolic Cotton Cloth Laminated Sheets är ett laminerat material tillverkat genom varmpressning av bomullsdukar impregnerade med ett värmehärdande fenol-formaldehyd-baserat bindemedel.
Laminerad platta med fenolpapper
Med sin utmärkta bearbetningsförmåga och fysikaliska egenskaper har fenollaminerade ark i stor utsträckning använts inom olika områden som isolering och konstruktionsmaterial för elektriska komponenter, elektriska maskiner och liknande. Vi har proaktivt utvecklat specialprodukter för att passa våra kunders behov, som har blivit populära bland våra kunder.

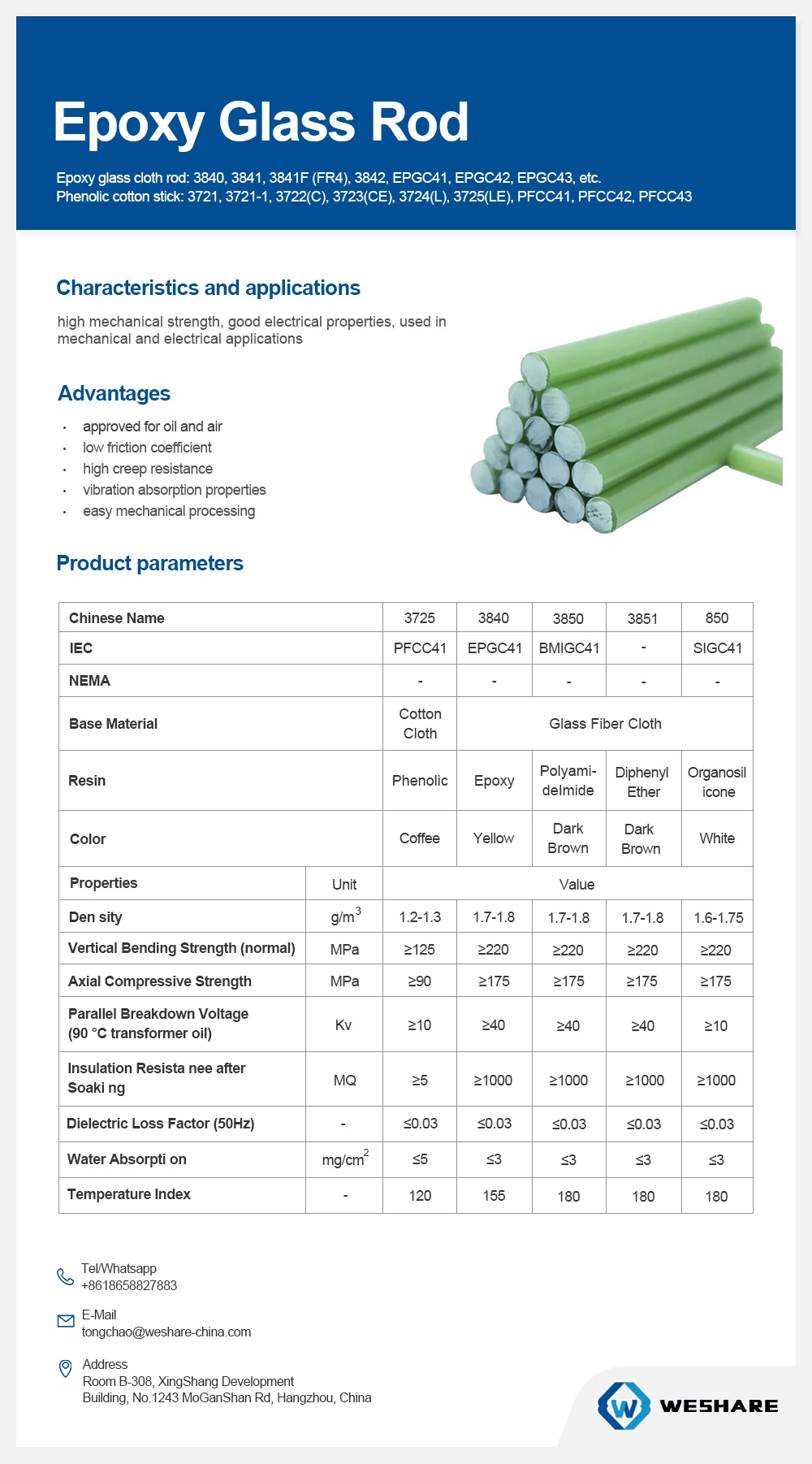

Isolering Gjuten Stång
Epoxiglasduk Laminerad isoleringsstav för frånskiljare och GIS3725 används främst som isolerande maskindelar av elektrisk utrustning, skruv och slitstark komponent i maskiner etc.
Storlek på laminerad stav: diameter 8-200mm, längd 1,000mm

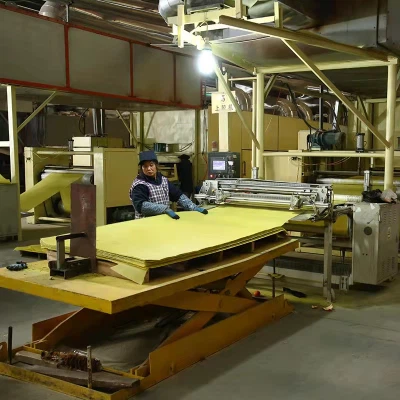

Styva laminat Produktionsprocess
Steg 1) Substrat eller basmaterial som papper eller glasduk anländer till anläggningen i huvudrullar med en tjocklek som sträcker sig från 0,003″ till 0,010″.
Steg 2) Basmaterialet passeras genom ett hartsbad för att impregnera substratet med ett harts såsom fenol, epoxi, melamin eller silikon.
Steg 3) Efter att basmaterialet har impregnerats, passeras det genom en behandlingsugn för att driva bort hartsets lösningsmedel och exakt fördela rätt mängd harts på substratet.
Steg 4) Efter att ha behandlats betraktas kompositen nu i sitt "B-steg". B-Stage-kompositen skärs sedan till i storlek och staplas (kallas Prebuild), beroende på plåtens tjocklek. Materialet laddas sedan i lamineringspressen.
Steg 5) Den storleksanpassade prebuilden placeras i pressen under värme och tryck, vilket resulterar i de färdiga laminatplåtarna. Typiska presslaster kan innehålla allt från 8″–14″ värt arkmaterial och kan ta upp till flera timmar att härda helt, beroende på vilken kvalitet som produceras.
Steg 6) Efter att ha tagits bort från pressen, trimmas och slipas arken till tjocklek efter behov.
Styva laminat skillnad
Hur väljer man lämpliga styva laminat baserat på applikationsscenarier?
Industriell styrutrustning
För att ägna mer uppmärksamhet åt tillförlitlighet och hållbarhet kan laminat med högre hållfasthet och värmebeständighet krävas, såsom epoxiglastyglaminat (FR-4).
Bilelektronik
Den måste kunna motstå tuffa arbetsmiljöer, inklusive höga temperaturer, vibrationer och kemikalier. Polyfenyleneter (PPE) eller keramikfyllda laminat med bra prestanda vid hög temperatur kan väljas.
Flygfält
För applikationer med extremt höga krav på vikt, hållfasthet och värmebeständighet kan högpresterande aramidfiberförstärkta laminat eller polytetrafluoretylen (PTFE) laminat användas.
Kommunikationsbasstation
Med höga krav på signalöverföringskvalitet och stabilitet kan laminat med låg dielektricitetskonstant och dielektrisk förlust väljas, såsom vissa högpresterande material från Rogers.
Vad är skillnaden mellan G-10 och FR4?
FR-4 och G-10 är de mest mångsidiga all-around av laminatkvaliteterna och tillverkas genom att impregnera ett epoxihartsbindemedel i ett kontinuerligt glasvävt tyg. G10/FR4 har extremt hög mekanisk hållfasthet, goda dielektriska förlustegenskaper och goda elektriska hållfasthetsegenskaper, både våta och torra. G10/FR4 används ofta inom elektronikområdet – främst för att vattenabsorptionen är praktiskt taget noll, vilket gör den till en utmärkt isolator.
Skillnaden mellan G10 och FR4 är att FR4 är en brandhämmande klass av G10.
Färg: gulaktig till ljusgrön
FAQ
F: Vad är epoxiglaslaminat?
S: Laminerad stav av epoxiglasduk är ett isolerande strukturmaterial som används för tillverkning av glidlager, kugghjul och andra komponenter. Eftersom den är en bra isolator används den även vid tillverkning av elektriska apparater och komponenter.
F: Vad används lamineringsepoxi till?
S: Denna process används ofta för applikationer som båtskrov, bilkarosserier och andra industriprodukter som kräver en stark bindning mellan olika material. Epoxilamineringshartser kommer med en del A-sida som är epoxihartset och en del B-sida som är härdaren.
F: Vad används epoxiglas till?
S: Ett av de stora användningsområdena för epoxi är el och elektronik. Epoxys elektriska isoleringsförmåga i kombination med låg fukteffekt gör den lämplig för tillverkning av kretskort som finns i de flesta enheter, såsom TV, datorer, kameror m.m.
F: Vad används laminatark av fenolvävt tyg till?
S: Textolit- eller fenolduksduken används som isoleringsmaterial för arbete i transformatorolja och i luften vid en normal relativ fuktighet i omgivningen och vid 50 Hz frekvens. Långtidstillåten arbetstemperatur: -65 grad till +105 grad С.
F: Vad används laminerat bomullstyg till?
S: Den mest uppenbara användningen av vinyllaminerat tyg, eller kanske till och med vilket tyg som helst, är i kläder. Det första mötet de flesta av oss har med vinyllaminerat tyg är via våra barndomsregnrockar. Faktum är att massor av produkter för barn är laminerade, för deras ökade hållbarhet och den lätthet med vilken de kan rengöras.
F: Vad är isolering av stödstångsstockar?
S: Stödstång är produkten du behöver innan du putsar eller tätar ditt timmerhus. Det fungerar inte bara som isolering, utan stöter också bort fukt. Stödstång fungerar också som en bindebrytare mellan två stockar och ger en struktur mot vilken du kan applicera chinking och caulk mer enhetligt för att uppnå en idealisk fog.
Som en av de ledande leverantörerna av styva laminat i Kina välkomnar vi dig varmt till grossistförsäljning av högkvalitativa styva laminat tillverkade i Kina här från vår fabrik. Alla våra produkter är av hög kvalitet och konkurrenskraftiga priser.
